电厂四大管道（火电核心汽水管道），特指火电机组中连接锅炉与汽轮机的主蒸汽管道、再热热段蒸汽管道、再热冷段蒸汽管道、高压给水管道，是电厂热力循环的 “主动脉”，工作在高温、高压、高流速的极端工况下，直接决定机组的效率与安全。

一、主蒸汽管道 (Main Steam Pipe, MS)

• 定义：连接锅炉过热器出口联箱与汽轮机高压主汽门的蒸汽管道。
• 核心功能：输送锅炉产生的最高参数过热蒸汽，驱动汽轮机高压缸旋转发电。
• 典型工况（超超临界）
  • 温度：600°C ~ 620°C
  • 压力：25 MPa ~ 31 MPa (约 250~310 个大气压)
  • 流速：> 50 m/s
• 关键材质
  • 亚临界：A335 P22 (2.25Cr-1Mo)
  • 超临界 / 超超临界：A335 P91、P92 (9Cr-1Mo-V-Nb-N) 等高合金耐热钢国家能源局
• 特点：参数最高、管壁最厚、造价最贵、要求最严。

二、再热热段蒸汽管道 (Hot Reheat Pipe, HRH)

• 定义：连接锅炉再热器出口联箱与汽轮机中压主汽门的蒸汽管道。
• 核心功能：输送经锅炉二次加热的再热蒸汽，进入汽轮机中压缸继续做功，显著提升发电效率。
• 典型工况
  • 温度：566°C ~ 605°C（略低于主蒸汽）
  • 压力：4 MPa ~ 6 MPa（远低于主蒸汽）
• 关键材质：与主蒸汽类似，P91、P92 或 P22
• 特点：管径比主蒸汽大，温度高、压力低，需重点控制热膨胀与振动。

三、再热冷段蒸汽管道 (Cold Reheat Pipe, CRH)

• 定义：连接汽轮机高压缸排汽口与锅炉再热器入口联箱的蒸汽管道。
• 核心功能：将高压缸做功后、温度压力已下降的蒸汽（“冷再蒸汽”）送回锅炉再热器重新加热。
• 典型工况
  • 温度：300°C ~ 370°C
  • 压力：4 MPa ~ 6 MPa
• 关键材质：温度较低，常用 12Cr1MoV、P11、P22 或碳钢
• 特点：介质参数相对温和，成本较低，但需承受高压缸排汽的压力脉动与噪声。

四、高压给水管道 (High-Pressure Feedwater Pipe, HPFW)

• 定义：连接电动给水泵出口与锅炉省煤器入口联箱的给水管道。
• 核心功能：将经除氧、加压的高温高压水连续送入锅炉，完成汽水循环。
• 典型工况
  • 温度：260°C ~ 295°C
  • 压力：28 MPa ~ 35 MPa（压力最高，高于主蒸汽）
• 关键材质：WB36 (15NiCuMoNb5)、A106B 或 碳钢国家能源局
• 特点：压力最高、无高温腐蚀，但需承受水锤冲击与高压泵的脉动载荷。

四大管道核心对比（速览）

• 主蒸汽 (MS)：温压双高 → 发电动力源 → P91/P92
• 再热热段 (HRH)：高温中压 → 效率提升 → P91/P92
• 再热冷段 (CRH)：中温中压 → 回炉再热 → 12Cr1MoV/P22
• 高压给水 (HPFW)：常温高压 → 锅炉供水 → WB36 / 碳钢

系统循环流程

1. 高压给水 → 锅炉省煤器 → 汽包 / 水冷壁 → 过热器
2. 主蒸汽 → 汽轮机高压缸
3. 再热冷段 → 锅炉再热器
4. 再热热段 → 汽轮机中 / 低压缸 → 凝汽器 → 除氧器 → 高压给水（循环）

技术要点

• 设计：需进行严格应力分析（CAESAR II）、热胀补偿计算。

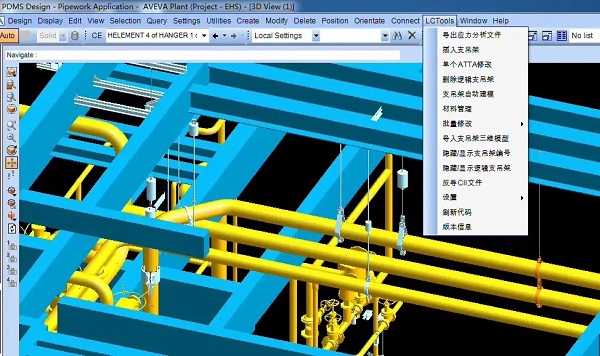

• 支吊架：配套使用固定、滑动、导向、弹簧支吊架四大类型。
• 制造：采用大口径厚壁无缝钢管，工厂化预制、严格热处理与无损检测。
